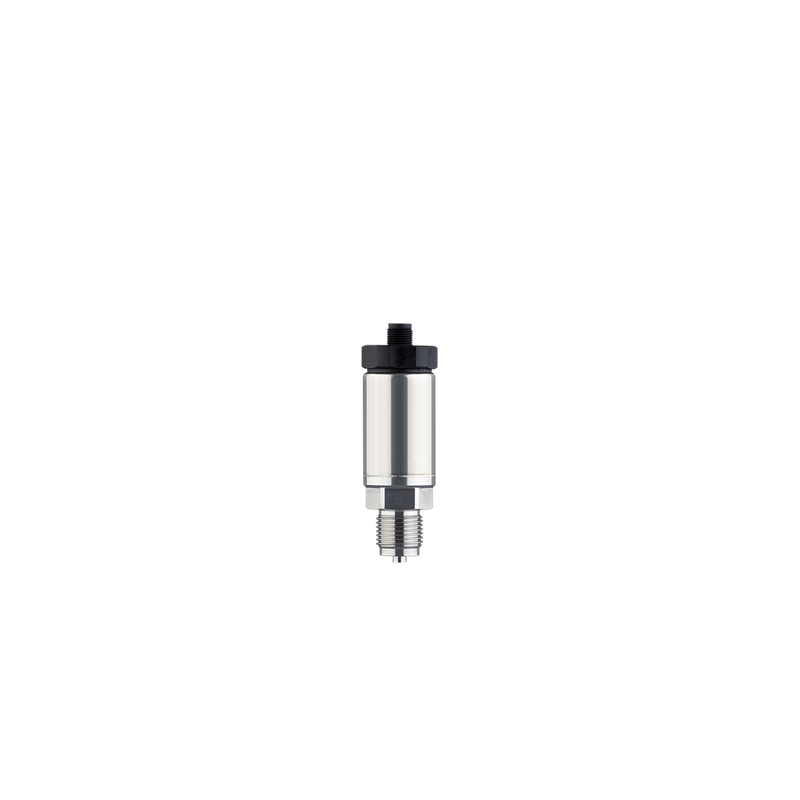

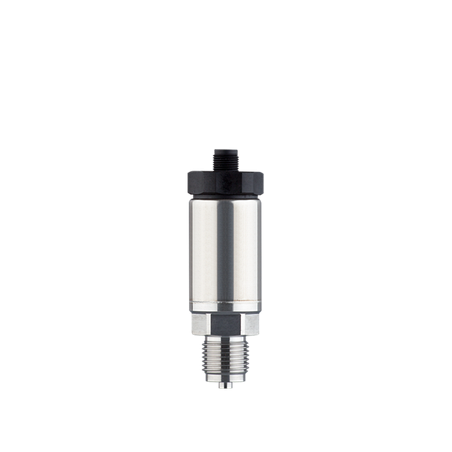

Перетворювач тиску VEGABAR 18

Спеціальні

• Стійкість до перевтоми і вакууму
• Економічна версія з невеликими монтажними розмірами

Технічні дані

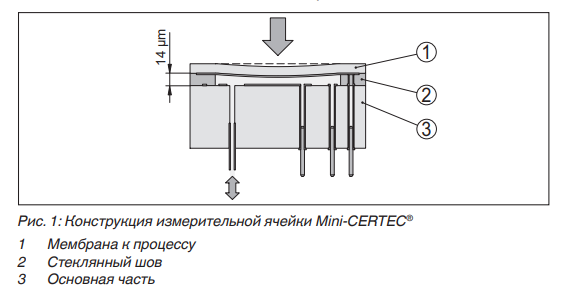

Технологія вимірювальних комірок

VEGABAR 18, 28, 38 Чутливим елементом є виміряна комірка MiniERTEC® з міцною керамічною мембраною. Під дією тиску керамічних мембрана відхиляється, що призводить до зміни комірки вимірювальної комірки. Ця зміна перетворюється в електричний сигнал і за допомогою вихідних сигналу видають як вимірне значення

Датчик температури в електроніці вимірювальної комірки MinicheCERTEC ® реєструє поточну температуру процесу. Значення температури видається через Bluetooth або виводиться на дисплей.

Область застосування

Перетворювачі тиску сірий VEGABAR 10, 20, 30 призначені для вимірювання тиску і рівня рідин, газів і парів. Датчики можуть використовуватися на хімічних рідкостях, а також у вибухових зонах або гігієнічних зонах.

Величина виміру

VEGABAR призначено для вимірювання таких параметрів процесу:

• Тиск процесу
• Рівень

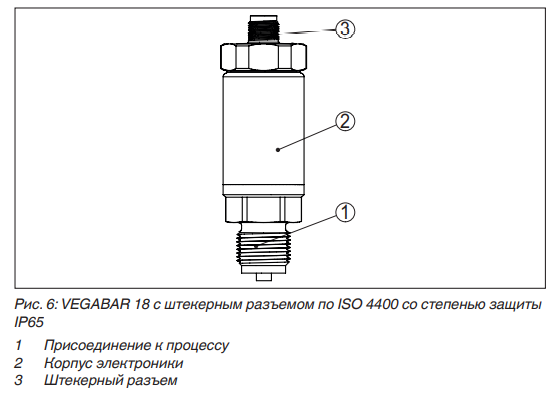

Конструкція і ступінь захисту корпусу

Перетворювачі тиску сірій VEGABAR 10, 20, 30 мають сповнення з різними матеріалами, степенями захисту корпусу і способом з'єднання. Типові приклади показано на наступних малюнках.

Монтажна позиція

Пристрої працюють у будь-якій монтажній позиції. Залежно від вимірювальної системи, монтажне положення впливає на вимірювання. Вплив монтажу можна компенсувати за допомогою корекції ситуації.

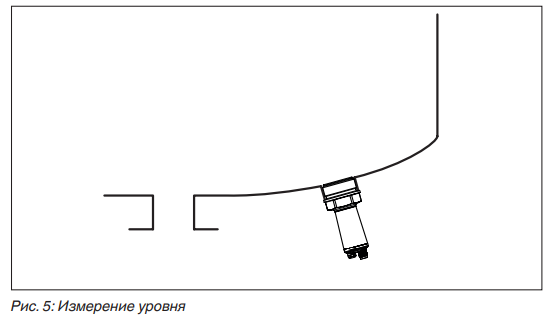

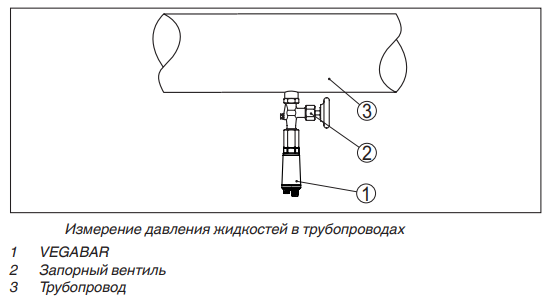

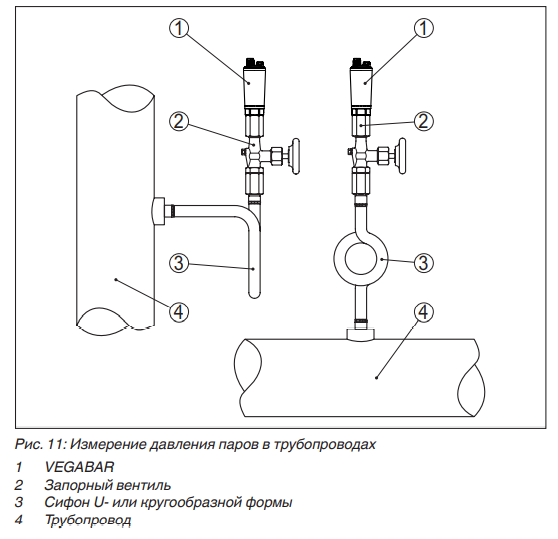

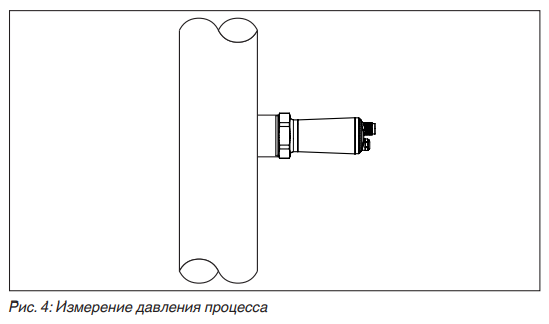

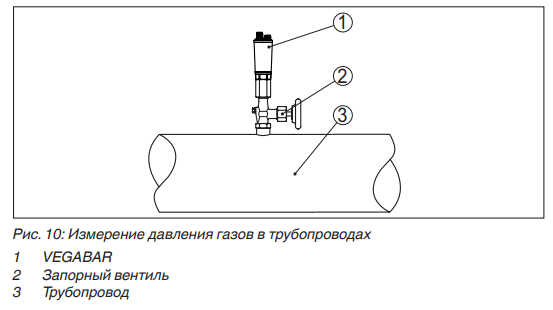

Приклади монтажу і вимірювальні схеми

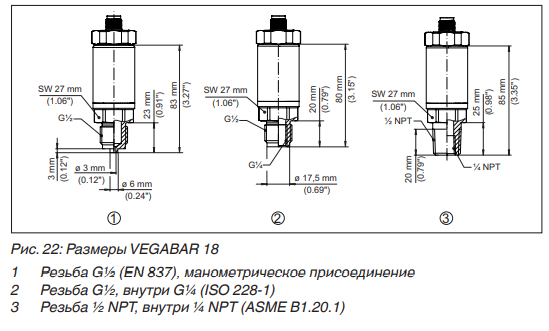

Розміри

Область застосування

Перетворювачі тиску VEGABAR серій 10, 20, 30 використовуються для:

• Вимірювання тиску та рівня рідин, газів і парів

• Застосувань у хімічних, харчових та енергетичних процесах

• Роботи у вибухонебезпечних або гігієнічних зонах

• Інтеграції у системи автоматизації та моніторингу

VEGABAR 18 — це німецька якість, точність і довговічність у компактному форматі, створена для стабільної роботи навіть у складних умовах виробництва.
