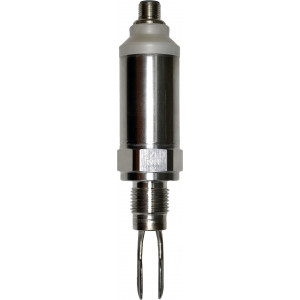

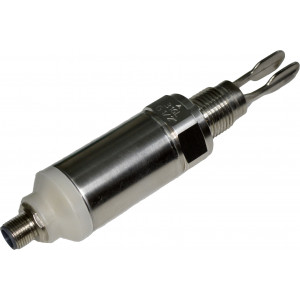

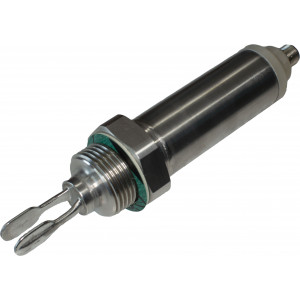

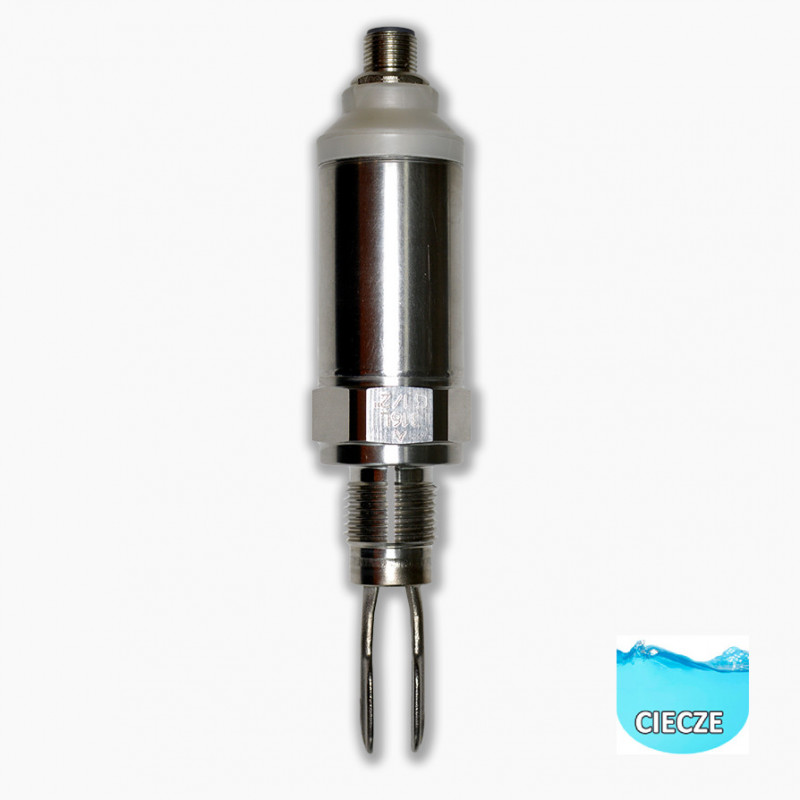

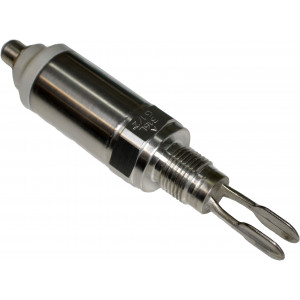

Вібраційний сигналізатор рівня WSP-4, Nivomer

На малюнку 1 показано застосування датчиків для визначення рівня рідинив змішувачі. Індикатори працюють правильно, незважаючи на перемішування рідини, наявність піни на поверхні рідини і вміст в рідині твердих частинок у вигляді гранул, які не блокуватимуть коливання вібруючих вилок. На малюнку 2 показано застосування вібраційних датчиків для визначення наявності рідини у трубопроводі. На малюнку 3 показано визначення рівня в'язкої рідини. У цьому випадку зміна стану сигналізації буде відбуватися при стіканні рідини з простору між вібруючими вилками. На малюнку 4 показаний спосіб установки датчиків на автоцистернах. Через великі моменти інерції, що створюються рухомою рідиною, по всій довжині використовувалася обсадна труба. Вібраційні датчики WSP-4 в іскробезпечному виконанні використовуються для вибухонебезпечних зон з газом, парою або димом. На малюнку 5 показаний датчик WSP-4 з рівнем захисту Ex ia, встановлений у вибухонебезпечній зоні, з живленням від іскробезпечного бар'єру ZSB-1Ex, розташованого в безпечній зоні. При підключенні сигналізатора WSP-4 до джерела живлення сепаратора використовуються відповідні типи кабелів і їх довжина.

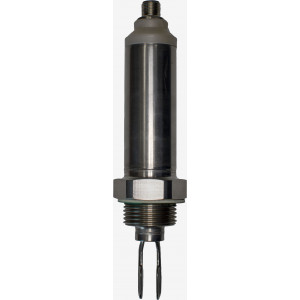

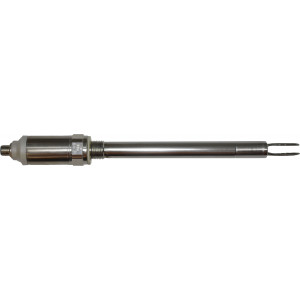

Вібраційні датчики граничного рівня WSP-4 для рідин випускаються в наступних виконаннях:  WSP-4A – короткий (компактний), напр. застосовується в трубопроводах  WSP-4B – подовжений  WSP-4C – високотемпературний с тепловою відстанню  WSP-4E – видовжений, з вилками на тросі  WSP-4H – гігієнічний  WSP-4Y – спеціальна версія за бажанням замовника Всі варіанти датчиків WSP-4 мають вібраційні вилки довжиною 38мм. Вони оснащені ребрами шириной 13мм для кращого виявлення рідин.
