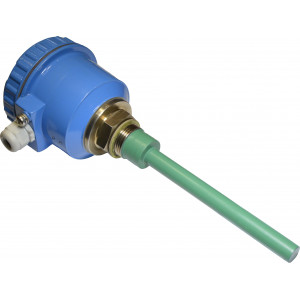

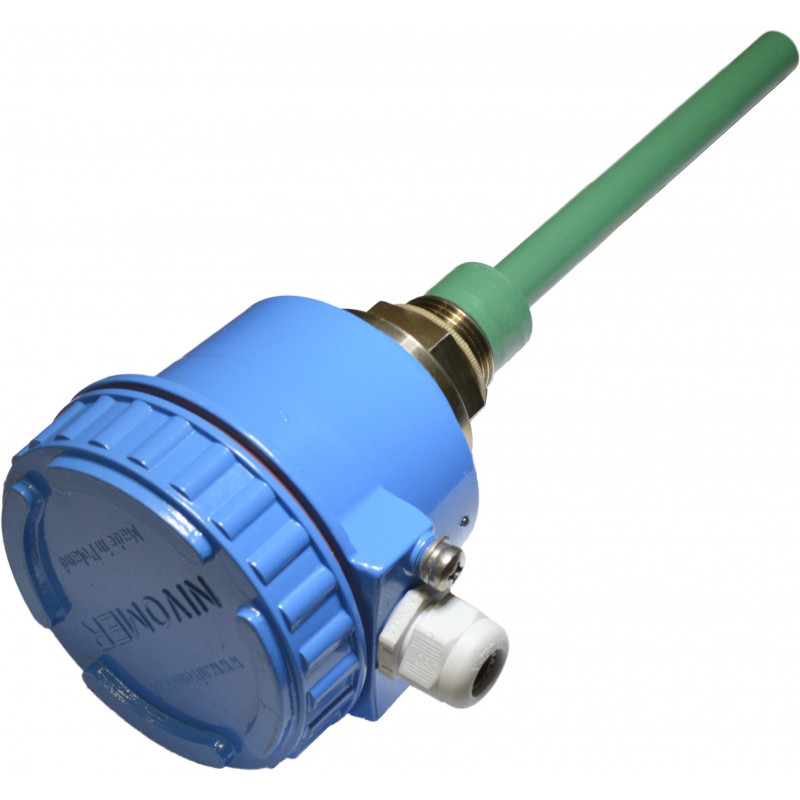

Застосування Вібраційні датчики рівня WSP-6 призначені для сигналізації прикордонних рівнів сипучих матеріалів, які самі обсипаються у відкритих або напірних резервуарах. Вони можуть використовуватися для управління системами автоматичного пневматичного або гравітаційного транспортування сипучих матеріалів. 2. Конструкція Вібраційний датчик рівня WSP-6 має особливу конструкцію. До зовнішньої сторони мембрани прикріплена трубка , а всередині стрижень (0). Навпаки, до внутрішньої сторони мембрани прикріплений резонатор , побудований з п'єзокерамічних пластин і електродів. Під впливом електричних імпульсів резонатор згинає мембрану і тим самим призводить в вібрацію як стрижень , так і трубку . Електронний модуль , генерує електричні імпульси, поміщається в корпус із ABS, алюмінію або кислотостійкої сталі. Деталі датчика, що стикаються з сировиною, виготовлені з нержавіючої сталі з нормою PN-EN марки 1.4404 або AISI марки 316L. У датчиках, призначених для роботи в хімічній, харчовій або фармацевтичній промисловості, там, де є сировина, що викликає корозію сталі, елементи, що стикаються з такою сировиною покривається захисним шаром PVDF, PFA або PTFE. Для вибухонебезпечної зони 20, 21 і 22 використовуються датчики, захищені пилозахисним корпусом „t”, a для зон 0, 1, 2 захищених протипожежним екраном типу „d”. Мал.1 Конструкція вібраційного датчика рівня WSP-6C. Wibracyjny sygnalizator poziomu WSP-6 I/2021 3/14 3. Конструкторські версії WSP-6 Вібраційні датчики для сипучих матеріалів виготовляються в наступних версіях: WSP-6A – коротка (компактна) WSP-6B – подовжена WSP-6C – високотемпературна з тепловою відстанню WSP-6D – з регульованою висотою для монтажу в сальник G=2” WSP-6E – з електронікою окремо від датчика WSP-6ER – для засипних рукавів WSP-6Y – в спеціальному виконанні за бажанням замовника. 3.1. Датчики WSP-6A Датчики WSP-6A як короткі (компактні) мають довжину 225 мм. Рабоча температура (сировини) може бути до 150C за умови, що в корпусі температура не перевищує 70C. 3.2. Датчики WSP-6B Датчики WSP-6B мають подовжену трубку, яка приварюється між корпусом і мембраною і має довжину від 230 до 6000 мм. Рабоча температура (сировини) може бути до 150o C за умови, що в корпусі температура не перевищує + 70o C. 3.3. Датчики WSP-6C Датчики WSP-6C призначені для роботи там де температура сировини досягає 290o C. Вони мають довжину від 230 мм до 6000 мм. Оснащені резонаторами, п'єзокерамічні пластини яких адаптовані для роботи при температурах до 290°C. Через температуру сировини датчики мають теплову відстань, що дозволяє електроніці працювати при температурі нижче +70°C. Найчастіше довжина теплової відстані становить 150 мм для температури сировини до 200°C і 250 мм для температури сировини до 290°C. Коли температура в корпусі перевищує 70O C незважаючи на стандартну теплову відстань, теплова відстань може бути збільшена до довжини, при якій температура в корпусі нижче +70o C. 3.4. Датчики WSP-6D Датчики WSP-6D з сальником G=2” призначені для тих випадків, коли рівень сировини, при якому активується датчик, встановлюється під час монтажу або часто змінюється. Довжина датчика L= 500 ÷ 6000 мм. Wibracyjny sygnalizator poziomu WSP-6 I/2021 4/14 3.5. Датчики WSP-6E Датчики WSP-6E зроблені з окремою електронікою від датчиків і з'єднані між собою кабелем. Довжина датчика 220…300 мм, а довжина з'єднувального кабелю до 10 м. Датчики цього типу застосовуються там, де на об'єкті є великі динамічні коливання, напр., шейкери, просіювачі і т.д.. 3.6. Датчики WSP-6ER Датчики WSP-6ER призначені для засипних рукавів цистерн. Датчик підключається до електроніки за допомогою прямого кабелю і спірального кабелю, який компенсує зміни відстані в результаті опускання і піднімання бункера. Датчик встановлений під дзвоноподібним затвором засипного рукава в спеціальному сальнику. Електроніка вбудована в окремий корпус поза резервуаром. Відстань датчика від електроніки може бути до 10м. Рабоча температура датчика до 180o C.
