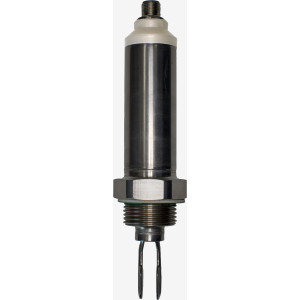

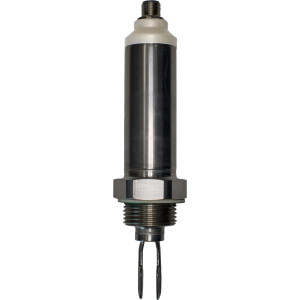

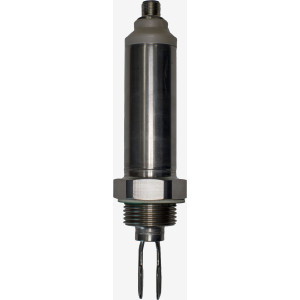

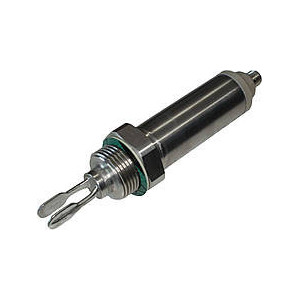

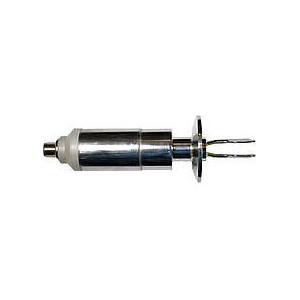

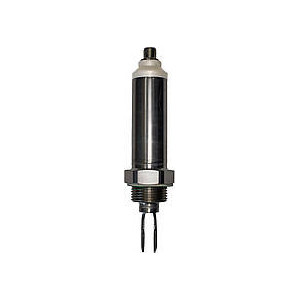

Вібраційний датчик рівня WSP-4 для надійного контролю граничного рівня рідин та сипучих матеріалів у промислових ємностях і трубопроводах.
Security policy
(edit with the Customer Reassurance module)
Delivery policy
(edit with the Customer Reassurance module)
Return policy
(edit with the Customer Reassurance module)
Призначення:

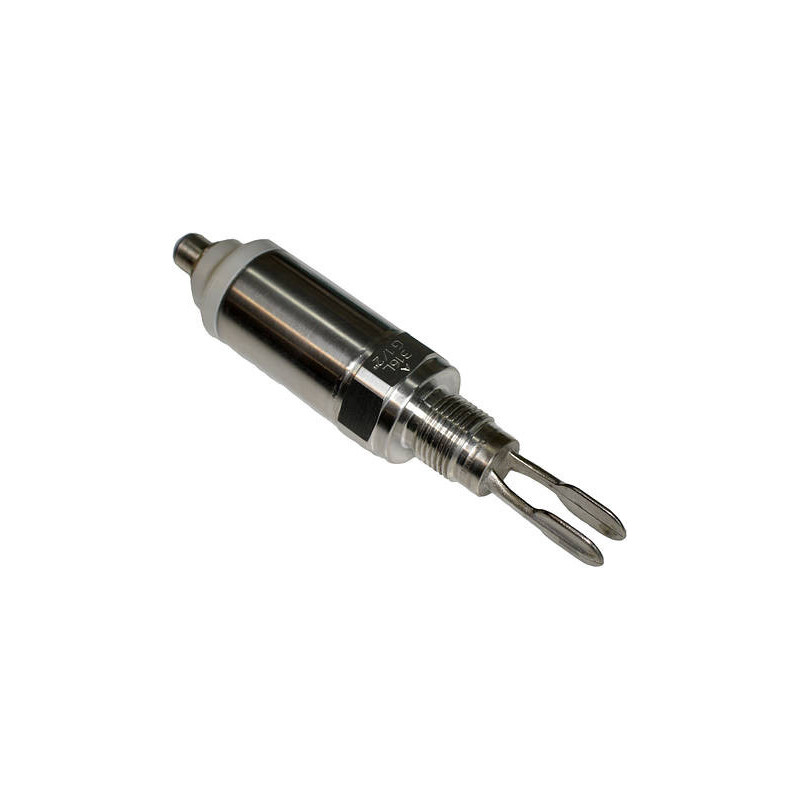

Вібраційні датчики рівня WSP-4 призначені для надійної сигналізації граничних рівнів рідини в різних умовах: як у відкритих резервуарах, так і в ємностях, що знаходяться під тиском. Вони також ефективно застосовуються для індикації потоку або наявності рідини в трубопроводах.
Конструкція та принцип дії:

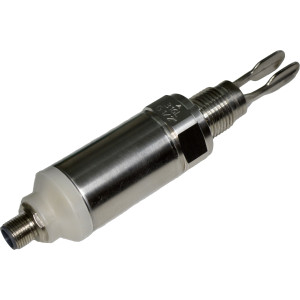

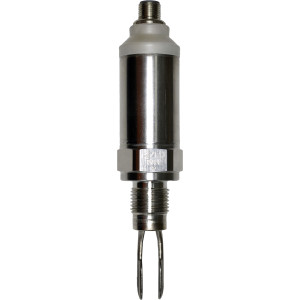

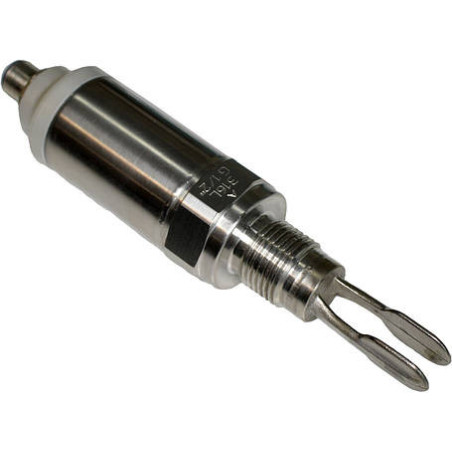

Датчики WSP-4 виконані у вигляді камертона (дві вібраційні вилки, закріплені на мембрані). Всередині вилок розміщений п'єзокерамічний резонатор, який змушує стрижень вібрувати на природній резонансній частоті.
Коли рідина стосується вилок, вібрація припиняється або її амплітуда значно знижується. Електроніка, розташована в корпусі, фіксує це порушення, визначаючи присутність рідини.
Приєднання мембрани до основи може бути прямим або непрямим (за допомогою подовжувальної трубки).
Матеріали та корозійна стійкість:
Частини датчика, що контактують із середовищем, виготовлені з кислотостійкої сталі марки PN-EN 1.4404 (AISI 316L).
Для використання в агресивних середовищах (хімічна, харчова, фармацевтична промисловість) доступні елементи, покриті захисним шаром з PVDF, EDF, PFA або PTFE.
Датчики WSP-4 для рідин випускаються в наступних виконаннях для різних завдань:
| Версія | Опис | Довжина (L) | Робоча температура |
| WSP-4A | Короткий (компактний), напр., для трубопроводів | 63 мм | -40...+100°C |
| WSP-4B | Подовжений | 63 мм ÷ 300 мм | -40...+100°C |
| WSP-4C | Високотемпературний (з тепловою відстанню) | 63 мм ÷ 300 мм | -40...+150°C |
| WSP-4E | Видовжений, з вилками на тросі | до 7 м | -40...+100°C |

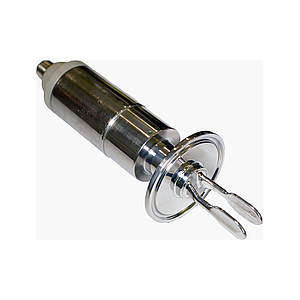

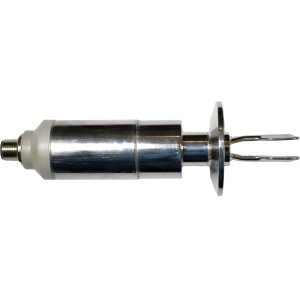

| WSP-4H | Гігієнічний | 63 мм ÷ 300 мм | -40...+100°C |
| WSP-4Y | Спеціальна версія за бажанням замовника |
Усі варіанти мають вібраційні вилки довжиною 38 мм та шириною 13 мм.
| Параметр | Значення |
| Країна виробник | Польща |
| Вимірювана величина | Граничний рівень |
| Тип вимірювання | Вібраційний (камертон) |
| Вимірювальні матеріали | Рідини |
| Робочий тиск | 4 МПа (40 бар) |
| Температура навколишнього середовища | -40...+70°C |
| Час установки вихідного сигналу | 500 мс |
| Матеріал основи (контакт з рідиною) | Сталь 316L |
| Матеріал корпусу з електронікою | Сталь 316L + поліестер |
| Ступінь захисту корпусу | IP67 |
| Приєднання до процесу | G, R, NPT: (1/2”, ¾”, 1”) або M20x1,5 |
| Електричне підключення | M12 або ISO4400 або кабельний вихід |
