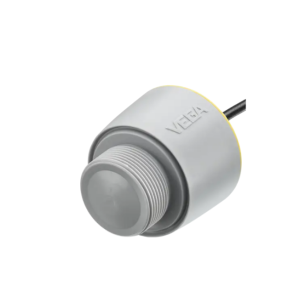

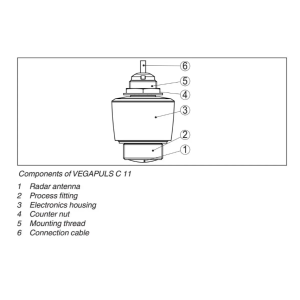

адарний датчик рівня, розроблений як якісно вища заміна ультразвуковим датчикам, особливо у водному господарстві та під час вимірювання кількості стічних вод, що скидаються. Осьовий вивід кабелю, діапазон вимірювання до 8 м, точність ±2 мм, вихід 4... 20 mA, HART, SDI-12 або Modbus, Ex-сертифікація, температура процесу -40 ... 80 °C, тиск процесу — 1... 3 бар. Вологонепроникний корпус датчика зі ступенем захисту IP 68 забезпечує його тривалу роботу без обслуговування.

Переваги VEGAPULS C 11

• Висока точність вимірювання до ±2 мм
• Залежність від нульової температури
• На вимірювання не впливає тиск або пил
• Точне вимірювання навіть за наявності піни на поверхні
• Нульова мертва зона під датчиком (з невеликою підвищеною похибкою вимірювання в зоні до 25 см нижче датчика)
• Вузький кут променя 8° дає змогу використовувати датчик навіть в обмеженому просторі підземних колодязів.
• Незалежність вимірювання від навколишнього шуму, що створюється під час заповнення бака
• Зручне встановлення ліміту без потреби заповнення й спорожнення бункера
• Не вимагає технічного обслуговування (немає конденсату або пилу на датчику)
• Дешевий радіолокаційний датчик як якісно досконаліша заміна ультразвуковим датчикам
• Дводротове під'єднання 4-20 мА до станцій H1, H2, H3, H7, Q2, навіть у складках із батарейним живленням, що працюють в імпульсному режимі

Сфери застосування VEGAPULS C 11

Безконтактне вимірювання рівня сипких матеріалів. Датчик може вимірювати рідини навіть під високим тиском і за екстремальних температур. Тому його можна використовувати для контролю рівня відстійників стічних вод. Датчик також підходить для застосунків із найвищими гігієнічними вимогами. На вимірювання не впливає конденсат на датчику або піна на вимірюваному рівні. Під час вимірювання сипких матеріалів датчик стійкий як до акустичних перешкод під час наповнення, так і до сильного налипання пилу та пилу на датчик.

Принцип вимірювання VEGAPULS C 11

Датчик передає частотно-модульований радіолокаційний сигнал через антенну систему. Частота сигналу змінюється пилоподібно. Переданий сигнал, відбитий від середовища, приймається антеною як відлуння зі змінною частотою. Зміна частоти пропорційно виміряному відстаненню.

Технічні параметри VEGAPULS C 11

• Діапазон вимірювання: до 8 м
• Похибка вимірювання: ≤ 2 mm
• Ширина діаграми спрямованості: 8°
• Вимірювальна частота: Діапазон W (технологія 80 ГГц)
• Вихідний сигнал: 4... 20 mA/HART
• Приєднання до процесу: Різьба G11⁄2, 11⁄2 NPT, R11⁄2
• Монтажне приєднання: Різьба G1, 1 NPT, R1
• Тиск процесу: -1... +3 bar (-100 ... +300 kPa/-14.5 ... +43.51 psig)
• Температура процесу: -40... +80 °C (-40 ... +176 °F)
• Температура довкілля: -40... +80 °C (-40 ... +176 °F)
• Стандарт Bluetooth: Bluetooth 5.0 Дальність зв'язку, тип. 25 m (82 ft)
• Робоча напруга: 12... 35 V DC
• Ступінь захисту: IP66/IP68 (3 бар, 24 год) за IEC 60529, Type 4X/6P за UL 5

Функція Vegapuls З 11 Через антену датчика випромінюється безперервний радарний сигнал. Випромінений сигнал відбивається від поверхні продукту та приймається антеною як ехосигнал. Різність частот випромінюваного та прийнятого сигналів пропорціюнальон відстаней до поверхні середовища, тобто залежить від рівня заповнення. Обмежений у такий спосіб рівень перетворює, сяючи у відповідний вихідний сигнал, і видається як вимірное значення.

Бездротова настроюка Vegapuls З 11 Пристрої з вбудованим модулем Bluetooth можуть настроюватися за допомогою таких стандартних настроювальних інструментів

• Смартфон/планшет (iOS або Android)
• ПК/ноутбук з адаптером Bluetooth-USB (ОС Windows)

Досягнення електроніки Vegapuls C 11 Пристрої можуть постачатися з блоками електроніки в різніном виконання: дводротова електроніка 4 ... 20 mA/HART, цифрове виготовлення з інтерфейсом SDI-12 або цифрове зіславкені з протоколом Modbus/Levelmaster.
